HP80KV

Smart Hipot CC hasta 80 kV

  • Tensión de salida hasta 80 kVCC
  • Corriente de fuga hasta 10 mA
  • Control remoto por Bluetooth desde un dispositivo Android
  • Liviano y robusto, desarrollado para trabajos en campo
  • Mide tensión de salida y corriente de fuga
  • LED indicador "Pass/Fail"
  • Parámetros ajustables: tensión, corriente de fuga máxima, rampa y duración del ensayo
  • Ripple < 2%
  • Interfaz USB y Bluetooth
  • Memoria interna para almacenar los valores medidos
symbolssymbolssymbols

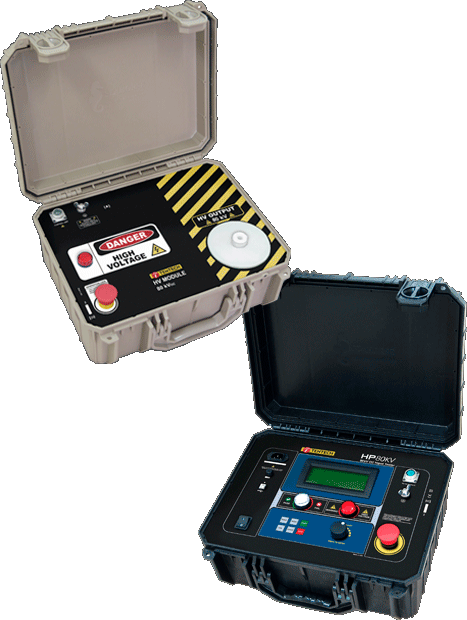

HP80KV

Descripción

El smart hipot CC TENTECH modelo HP80KV es un instrumento de última generación para ensayos dieléctricos, diseñado con énfasis en la seguridad, versatilidad y facilidad de uso. La salida de tensión es ajustable, con capacidad para hasta 80 kV de corriente continua. Su interfaz intuitiva permite programar la tensión, duración del ensayo, corriente de fuga máxima y pendiente de subida o caída de la rampa, permitiendo realizar ensayos más sofisticados en forma automática. Posee display alfanumérico que muestra el valor de la tensión de prueba, la corriente y el tiempo transcurrido. Un LED indica la presencia de alta tensión en los bornes de salida durante el test mientras que un LED bicolor indica el resultado del ensayo (Pass/Fail).

Cumpliendo los más rigurosos requisitos de seguridad, el sistema es dividido en dos módulos, uno de control y otro de alta tensión, a la vez que posee interruptor de emergencia y alarma sonora incorporada. A través de un dispositivo Android es posible controlar a distancia tanto los ensayos como la programación de todos los parámetros (tensión, corriente, tiempo y rampa), lo que aporta seguridad adicional y mayor confort para el operador. La utilización del control remoto no requiere conexión de telefonía celular ni de datos a Internet (la Internet sólo es necesaria si desea ver un mapa del sitio de prueba o enviar informes por correo electrónico).

Especificaciones técnicas

Tensión de prueba

De 2.000 V hasta 80.000 V.

Resolución de la tensión de prueba

100 V entre 10 kV y 80 kV.
10 V hasta 9,99 kV.

Exactitud de la tensión de prueba

± (2 % del valor nominal ± 2 dígitos) con carga de 1 mA.

Polaridad

Tensión negativa (positivo a tierra).

Corriente de fuga

Máx. 10 mA.

Resolución de la corriente de fuga

0,01 mA.

Exactitud de la corriente de fuga

± (2 % del valor nominal ± 2 dígitos).

Display

Alfanumérico, presenta las mediciones en forma digital.

Ripple

< 2 %

Características de seguridad

Control a distancia via Bluetooth.
Botones de parada de emergencia.
Auto-detección de chispas.
Indicadores visuales (LED).
Alarma sonora.

Características avanzadas

Prueba de rampa.
Ensayos “Pass / Fail” y de tiempo fijo.
Memoria interna.

Interfaz

USB.

Cronómetro incorporado

Indica el tiempo transcurrido desde el inicio de la medición (indicación en segundos).

Software T-Logger

Permite transferir los datos almacenados en la memoria del equipo a una computadora, analizarlos, presentar los resultados en tablas y gráficos, y generar informes de los ensayos.

Índice de protección ambiental

IP54 (con la tapa cerrada).

Seguridad

Conforme con IEC 61010-1.

Alimentación

Red de 200 - 240 V~ 50/60 Hz 960 VA.

Temperatura de operación

-5 °C a 50 °C.

Temperatura de almacenamiento

-25 °C a 70 °C.

Humedad

95 % HR (sin condensación).

Peso

Módulo de control : aprox. 7 kg.
Módulo de alta tensión : aprox. 7,1 kg.

Dimensiones

Módulo de control : 450 x 360 x 190 mm.
Módulo de alta tensión : 450 x 360 x 190 mm.

Accesorios incluidos

1 Cable de interconexión (módulo de control ↔ módulo de alta tensión)*
1 Cable de alta tensión*
1 Cable de retorno*
1 Cable de conexión a tierra de protección*
1 Cable de alimentación
1 Cable de comunicación USB
2 Bolsas de transporte (módulo de control y módulo de alta tensión)
1 Manual de uso
1 T-Logger software
1 Tentech Remote Control app

* Se suministra con diferentes longitudes bajo pedido.



Control remoto por dispositivo Android

Este instrumento posee Bluetooth® y puede ser controlado remotamente a través de un smartphone / tablet Android™ ejecutando la aplicación TENTECH Remote Control.

Google Play Logo

Ir a Google Play Store

• Android, Google Play y el logotipo de Google Play son marcas comerciales de Google LLC
• Bluetooth® es una marca comercial registrada de Bluetooth SIG, Inc. en todo el mundo
